Vazamentos de Ar Comprimido: Como Identificar, Medir e Eliminar Prejuízos na Sua Indústria

1. O que é um vazamento de ar comprimido e por que ele é tão perigoso?

O ar comprimido é chamado de "quarta utilidade" da indústria — ao lado de energia elétrica, água e gás. Presente em praticamente todo processo de manufatura, ele movimenta ferramentas pneumáticas, ativa cilindros, alimenta sistemas de controle e garante a produção contínua da planta.

Um vazamento de ar comprimido ocorre quando ar pressurizado escapa da rede antes de chegar ao ponto de consumo. Pode ser um furo minúsculo em uma mangueira, uma conexão levemente solta, um anel de vedação ressecado ou uma válvula com gaxeta desgastada. Individualmente, cada ponto parece insignificante. Somados, são um rombo silencioso nas finanças da empresa.

Por que a maioria das indústrias subestima o problema?

Vazamentos de ar comprimido são difíceis de perceber. Diferente de um vazamento de água ou óleo, o ar não deixa manchas, não tem cheiro e, na maioria das vezes, não é audível acima do ruído normal da produção. O compressor simplesmente trabalha mais para compensar — e a conta de energia sobe discretamente, mês após mês, sem que ninguém associe os dois fatos.

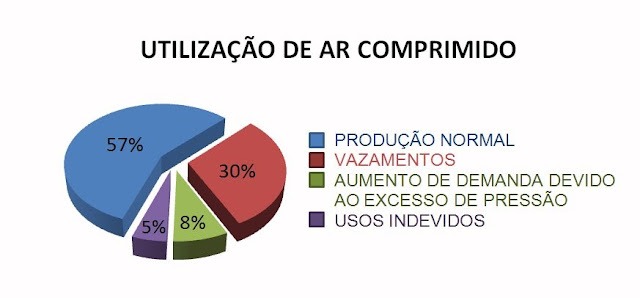

Estudos da indústria mostram que entre 20% e 30% de todo o ar comprimido produzido em fábricas brasileiras é perdido por vazamentos. Em casos mais críticos, com sistemas antigos e sem manutenção regular, essa perda pode chegar a 40%.

2. Quanto custa um vazamento? Aprenda a calcular o prejuízo real!

Antes de qualquer ação corretiva, é fundamental entender o impacto financeiro dos vazamentos. A conta é mais simples do que parece.

A fórmula básica

O custo anual de um vazamento de ar comprimido pode ser estimado pela seguinte lógica:

• Um compressor de 100 kW operando 16 horas por dia, 250 dias por ano, consome cerca de 400.000 kWh/ano

• Com tarifa de energia de R$ 0,70/kWh, isso representa R$ 280.000/ano em energia elétrica

• Se 20% dessa energia é desperdiçada em vazamentos, o custo anual do desperdício é R$ 56.000/ano

E isso é apenas o custo de energia. Existem outros custos ocultos que raramente são contabilizados:

Custos diretos:

• Energia elétrica desperdiçada para comprimir ar que nunca chega ao ponto de uso

• Maior consumo de óleo lubrificante pelo compressor sobrecarregado

• Troca antecipada de filtros e separadores de ar

Custos indiretos:

• Redução da vida útil do compressor pelo funcionamento excessivo

• Queda de pressão na rede que compromete ferramentas e processos

• Risco de parada de produção por falha precoce do equipamento

• Maior frequência de manutenções corretivas (que custam muito mais do que as preventivas)

Tabela de referência: perda por diâmetro do furo

A tabela abaixo estima a perda de ar comprimido e o custo anual aproximado com base no tamanho do orifício, considerando pressão de 7 bar e energia a R$ 0,70/kWh em operação de 16h/dia, 250 dias/ano:

Valores aproximados. Variam conforme pressão de trabalho, tarifa local e horas de operação.

Um único furo de 3 mm — imperceptível a olho nu — pode custar à empresa mais de R$ 30.000 por ano em energia desperdiçada. Multiplique isso pela dezena de pequenos vazamentos que uma fábrica típica acumula ao longo dos anos e o prejuízo se torna significativo.

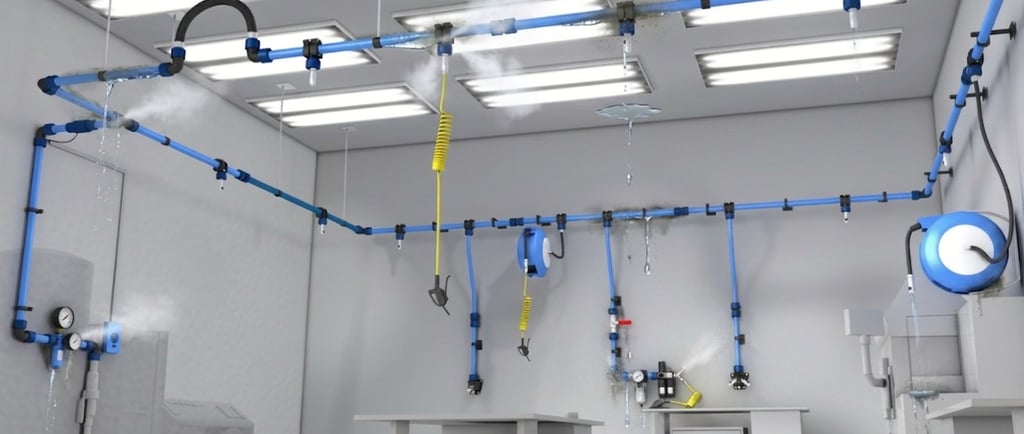

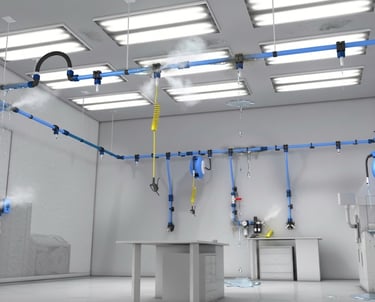

3. Os 7 pontos mais comuns de vazamento na rede industrial:

Conhecer os pontos críticos é o primeiro passo para uma inspeção eficiente. Na prática, a grande maioria dos vazamentos em sistemas industriais se concentra em apenas sete locais:

1. Conexões e engates rápidos

São os campeões absolutos em ocorrências de vazamento. Engates rápidos desgastam os o-rings internos com o uso repetido. Conexões roscadas afrouxam pela vibração constante das máquinas. Uma rede com muitos pontos de acoplamento acumula risco proporcionalmente.

Sinal de alerta: assobio intermitente próximo a pontos de tomada de ar ou ferramentas pneumáticas.

2. Mangueiras e tubulações flexíveis

Mangueiras ressecam, racham e perdem flexibilidade com o tempo — especialmente em ambientes com variação de temperatura, exposição à luz solar ou contato com óleos e produtos químicos. Qualquer dobra excessiva ou esmagamento físico também cria pontos de falha.

Sinal de alerta: manchas de óleo ou umidade ao longo da mangueira; ressecamento ou trincas visíveis na borracha.

3. Válvulas e reguladores de pressão

Gaxetas e anéis de vedação internos se desgastam com o ciclo contínuo de abertura e fechamento. Válvulas solenóides, reguladores de pressão e válvulas de bloqueio são componentes críticos que precisam de inspeção periódica.

Sinal de alerta: pressão instável em determinado ramal mesmo sem variação de demanda.

4. Purgadores e drenos automáticos

Purgadores com defeito são duplamente problemáticos: quando falham "abertos", eliminam ar comprimido continuamente junto com o condensado; quando falham "fechados", deixam acumular água que danifica ferramentas e processos. Ambos os cenários geram perdas.

Sinal de alerta: barulho constante de ar escapando próximo a drenos; presença de água no final da rede.

5. Juntas e flanges de tubulação

Especialmente relevante em instalações mais antigas com tubulação em ferro galvanizado. A corrosão nas extremidades e o relaxamento natural das juntas ao longo dos anos criam vias de escape progressivas.

Sinal de alerta: manchas de ferrugem ou oxidação nas juntas; variação de pressão em trechos específicos da rede.

6. Vedações internas de cilindros pneumáticos

Cilindros que operam em ciclos repetitivos desgastam os anéis de vedação internos. Esse tipo de vazamento é particularmente ineficiente porque o ar é desperdiçado internamente, sem que o cilindro realize trabalho útil.

Sinal de alerta: lentidão no avanço/recuo do cilindro; necessidade de aumentar a pressão para manter a operação.

7. Pontos de distribuição e tomadas de ar

Tomadas de ar ao longo da rede — especialmente as não utilizadas que ficam com tampão improvisado — são pontos frequentes de vazamento. Tampões sem vedação adequada, conexões oxidadas e pontos de derivação sem uso correto são fontes silenciosas de perda.

Sinal de alerta: compressor acionando fora dos horários de produção.

4. Causas: por que os vazamentos surgem?

Entender as causas é fundamental para corrigi-las de forma definitiva — e não apenas remediar o sintoma.

Desgaste natural de componentes

Todo material de vedação tem vida útil: borracha, PTFE, poliuretano e elastômeros se degradam com o tempo, a pressão cíclica e as variações de temperatura. Em sistemas com mais de 5 anos sem revisão completa, esse desgaste acumulado é a principal fonte de vazamentos.

Vibração mecânica

A vibração gerada pelos próprios compressores e pelas máquinas de produção provoca o afrouxamento progressivo de conexões roscadas. Sem aperto periódico ou uso de trava de rosca adequada, essas conexões criam folgas microscópicas que crescem com o tempo.

Instalação inadequada

Conexões com torque incorreto (apertadas demais ou de menos), rosca com número insuficiente de voltas de veda-rosca, mangueiras dobradas além do raio mínimo ou fixações incorretas criam pontos de falha desde o primeiro dia de operação.

Qualidade dos componentes

Conexões, mangueiras e válvulas de baixa qualidade — frequentemente adquiridas pelo menor preço — têm tolerâncias dimensionais mais frouxas e materiais menos resistentes. A economia inicial se transforma em custo de manutenção e desperdício de energia.

Falta de manutenção preventiva

Sem inspeções regulares, pequenos vazamentos que seriam baratos de corrigir no início se transformam em falhas graves. Um furo de 0,5 mm que custa R$ 100 para vedar pode se expandir para 3 mm e exigir troca de componentes caros — além de ter gerado R$ 30.000 em desperdício de energia no intervalo.

Condições ambientais adversas

Ambientes com umidade elevada, exposição a produtos químicos, poeira abrasiva ou variações extremas de temperatura aceleram o desgaste de componentes. Fábricas alimentícias, químicas e de papel e celulose têm histórico mais crítico de vazamentos por esse motivo.

5. Como identificar vazamentos de ar comprimido: 4 métodos

Existem quatro métodos principais de detecção, do mais simples ao mais sofisticado. O ideal é combiná-los em um programa sistemático de inspeção.

Método 1: Inspeção visual e auditiva (custo zero)

O ponto de partida. Percorra toda a rede de ar comprimido com atenção a:

• Sons: em horários de menor ruído de produção (antes do início do turno ou na troca de turno), percorra a rede prestando atenção a assobios, chiados ou sons sibilantes

• Sinais visuais: manchas de óleo em conexões (o ar arrasta pequenas partículas de óleo do compressor), condensação excessiva, corrosão localizada ou mangueiras deformadas

• Comportamento do compressor: se o compressor aciona durante horários em que não há consumo de ar (madrugada, finais de semana), isso é forte indicativo de vazamento significativo na rede

Limitação: eficaz apenas para vazamentos maiores e em ambientes silenciosos. Microvazamentos passam despercebidos.

Método 2: Solução de sabão — o clássico que ainda funciona (custo: R$ 10–50)

Prepare uma solução concentrada de água e detergente (ou use spray detector comercial) e aplique com pincel ou borrifador em todas as conexões, juntas, válvulas e pontos suspeitos. A formação de bolhas indica exatamente onde o ar está escapando.

Vantagens:

• Baixo custo

• Identificação visual precisa do ponto exato do vazamento

• Não requer equipamento especializado

Limitações:

• Demorado em redes extensas

• Dificulta a inspeção em pontos de difícil acesso (altura, espaços confinados)

• Eficaz apenas com o sistema pressurizado e em operação

• Pode não detectar microvazamentos

Melhor aplicação: inspeções de rotina em sistemas compactos ou verificação pontual de componentes já suspeitos.

Método 3: Detector ultrassônico — o padrão ouro da detecção (custo: R$ 3.000–15.000)

Quando o ar escapa por um orifício, o fluxo turbulento gera um som de alta frequência (ultrassom) — inaudível para o ouvido humano, mas detectável por equipamento específico. O detector ultrassônico converte esse sinal em áudio audível e exibe a intensidade no display, permitindo localizar o ponto exato do vazamento mesmo a distância.

Vantagens:

• Detecta até microvazamentos invisíveis a olho nu

• Funciona em ambientes ruidosos de produção

• Não requer parada ou isolamento da rede

• Inspeção rápida de grandes extensões de tubulação

• Permite estimar a magnitude do vazamento pela intensidade do sinal (dB)

• Pode ser usado com o sistema em plena operação


Limitações:

• Custo de aquisição do equipamento

• Requer treinamento do operador para uso eficiente

Melhor aplicação: programas sistemáticos de inspeção, redes extensas, ambientes industriais ruidosos. É o método recomendado pela TecAr para inspeções completas.

Método 4: Monitoramento por queda de pressão — o teste de magnitude

Este método não localiza o ponto do vazamento, mas mede o volume total de ar perdido no sistema. O procedimento é:

1. Interrompa todo o consumo de ar comprimido da planta (sem produção)

2. Mantenha o compressor em operação até atingir a pressão máxima

3. Desligue o compressor e monitore a queda de pressão ao longo do tempo

4. Calcule a taxa de queda: quanto mais rápida, maior o volume de vazamentos


Interpretação:

• Queda de pressão lenta (mais de 30 minutos para cair 1 bar): vazamentos dentro do aceitável (abaixo de 10%)

• Queda moderada (10 a 20 minutos para 1 bar): nível de atenção (10% a 20% de vazamento)

• Queda rápida (menos de 10 minutos para 1 bar): situação crítica (acima de 20% de vazamento)

Este é um excelente diagnóstico inicial para saber se sua planta tem um problema grave antes de investir em inspeção detalhada.

6. Como medir a magnitude total dos vazamentos

Para além da detecção qualitativa (onde está), é importante quantificar o problema (qual o tamanho das perdas). O método mais utilizado industrialmente é baseado no ciclo de carga/alívio do compressor.

Método do ciclo de carga/alívio

Com todos os pontos de consumo fechados (planta parada), monitore o comportamento do compressor:

• Tempo em carga (T_carga): período em que o compressor está comprimindo ativamente para compensar a queda de pressão pelos vazamentos

• Tempo em alívio (T_alívio): período em que o compressor está em repouso, pois a pressão está adequada

A porcentagem de vazamentos é estimada pela fórmula:

% de vazamento = T_carga / (T_carga + T_alívio) × 100

Exemplo prático:

• Compressor liga a cada 3 minutos e permanece ligado por 1 minuto

• T_carga = 1 min | T_alívio = 2 min

• % de vazamento = 1 / (1 + 2) × 100 = 33% de vazamento — situação crítica

Com a porcentagem conhecida e a vazão nominal do compressor, é possível calcular o volume exato de ar perdido e, consequentemente, o custo financeiro anual do desperdício.

7. Programa de controle de vazamentos: como estruturar na sua empresa

Detectar e corrigir vazamentos uma vez não é suficiente — novos pontos surgirão continuamente. A solução definitiva é um programa sistemático e contínuo de controle.

As 5 etapas do programa

Etapa 1 — Mapeamento inicial Faça um levantamento completo de toda a rede: layout da tubulação, identificação de todos os componentes, pontos de consumo e acessórios. Esse mapa será a base para as inspeções futuras.

Etapa 2 — Inspeção sistemática Realize a inspeção completa com detector ultrassônico (ou solução de sabão em sistemas menores). Marque cada ponto de vazamento com etiqueta numerada e registre: localização, componente, estimativa de perda e prioridade de correção.

Etapa 3 — Priorização e reparo Classifique os vazamentos por impacto financeiro e facilidade de reparo. Corrija primeiro os maiores e mais simples — o retorno é imediato. Agende os reparos mais complexos sem comprometer a produção.

Etapa 4 — Verificação pós-reparo Após cada intervenção, repressurize e inspecione novamente os pontos reparados. Refaça o teste de queda de pressão para comparar com a situação anterior e quantificar a melhora.

Etapa 5 — Controle contínuo Estabeleça uma rotina de inspeção:

• Mensal: inspeção visual e auditiva durante a operação

• Trimestral: inspeção completa com solução de sabão nos pontos de risco

• Semestral ou anual: inspeção completa com detector ultrassônico e teste de queda de pressão

Registro e documentação

Mantenha um registro de cada inspeção com: data, pontos inspecionados, vazamentos encontrados, reparos realizados e custo estimado de cada ponto. Esse histórico permite identificar componentes problemáticos recorrentes e justificar investimentos em substituições mais robustas.

8. Quando chamar assistência técnica especializada?

Nem todo vazamento pode — ou deve — ser corrigido internamente. Existem situações em que a intervenção de uma assistência técnica especializada é a decisão mais econômica e segura.

Situações que exigem suporte técnico

• Queda de pressão superior a 20% identificada no teste de carga/alívio: a magnitude indica um problema sistêmico que vai além de ajustes pontuais

• Vazamentos internos em compressores: anéis de pistão, vedações do parafuso ou válvulas internas do compressor requerem desmontagem e expertise específica

• Rede com tubulação antiga em ferro galvanizado corroído: pode ser necessário redesenho parcial da rede

• Sistemas com pressão acima de 10 bar: reparos em alta pressão envolvem riscos de segurança que exigem profissional habilitado

• Equipamentos Ingersoll Rand em garantia: intervenções sem assistência técnica autorizada podem invalidar a garantia do fabricante

O diagnóstico gratuito da TecAr

A TecAr Compressores, assistência técnica autorizada Ingersoll Rand desde 1999, oferece diagnóstico técnico de vazamentos para indústrias em Curitiba e na região portuária de Paranaguá.

Nossa equipe realiza:

• Inspeção completa da rede com detector ultrassônico

• Teste de queda de pressão e quantificação das perdas

• Relatório técnico com mapeamento dos pontos de vazamento e custo estimado de cada um

• Plano de reparo priorizado por impacto financeiro

Atendemos emergências 24 horas por dia, 365 dias por ano — porque sabemos que compressor parado significa produção parada.

10. Conclusão e próximos passos

Vazamentos de ar comprimido são o problema mais comum, mais custoso e mais negligenciado nos sistemas de ar comprimido industriais. A boa notícia é que também são um dos mais controláveis — desde que haja método e consistência.

Resumo dos pontos-chave:

• Entre 20% e 30% do ar comprimido produzido em fábricas brasileiras é desperdiçado em vazamentos

• Um único furo de 3 mm pode custar R$ 30.000 ou mais por ano em energia elétrica desperdiçada

• Os pontos mais críticos são conexões, mangueiras, válvulas, purgadores e engates rápidos

• A detecção por ultrassom é o método mais eficaz para inspeção em ambiente industrial

• Um programa sistemático de inspeção trimestral é suficiente para manter os vazamentos abaixo de 10%

• Nunca repare mangueiras — substitua sempre o trecho danificado

• Repare primeiro os maiores vazamentos: o retorno financeiro é imediato

Próximos passos recomendados

1. Esta semana: faça o teste de queda de pressão para saber a magnitude atual dos vazamentos na sua planta

2. Este mês: realize uma inspeção com solução de sabão nos pontos de maior risco (conexões, engates, válvulas)

3. Este trimestre: agende uma inspeção completa com detector ultrassônico — seja internamente ou com suporte técnico especializado
